Σχήμα αριθ.: | ZD-CPG80 Τυποποιημένος σωλήνας | Τεχνική: | ΕΡΒ |
---|---|---|---|
Υλικό: | Σιδηρούχιο | Επεξεργασία επιφάνειας: | Μαύρο |
Χρήση: | Μεταφορά αγωγών, σωλήνες λέβητα, υδραυλικοί/αυτοκινητοβιομηχανικοί σωλήνες, γεωτρήσεις πετρελαίου/αε | Σχήμα τμήματος: | Γύρω |
Ονομασία προϊόντος: | Τύπος πτερύγας | Διάρκεια: | 12m, 6m, 4m, όπως απαιτείται |
Πρότυπα παραγωγής: | Αρμόδια για την παρακολούθηση των επιβατών | περίοδος πληρωμής: | 30% Τ/Τ προκαταβολή + 70% υπόλοιπο |
Σύνθετο ή όχι: | Χαμηλό κράμα | Τροποποιημένο: | 3 τόνους |
Διάρκεια: | Προσαρμοσμένο | Πλεονέκτημα: | Αντίσταση φθοράς, μηχανική ικανότητα, εύκολη συγκόλληση |
Προδιαγραφή2: | Zd-Hrssp20e10/20/30/40/50/60/70 | Προδιαγραφή3: | Zd-Hrssp20e80/90/102/118/120 |
Standad: | ΑΣTM a 6/a 6m-07 BS 4-1:1993 EN 10024 JIS G 3192 | Τάγμα: | 7-15 ημέρες |
Δάχος: | 2.11-59.54 χιλ. όπως απαιτείται | Υπηρεσία επεξεργασίας: | Ζύγιση, τριβή, κοπή, κάμψη, αποσύνδεση |
Ετικέτα: | DIN, ASTM, GB, JIS, En, AISI, BS | Πακέτο μεταφοράς: | Τυπικό πακέτο εξαγωγής/κατά αίτηση |
Προδιαγραφές: | Σύμφωνα με τις απαιτήσεις του πελάτη | Εμπορικό σήμα: | Ζενγκντε |
Καταγωγή: | Κίνα | Κωδικός ΕΣ: | 7304192000 |
Δυνατότητα προσφοράς: | 65000 τόνοι/μήνα | ||
Επισημαίνω: | Σωλήνες από χάλυβα άνθρακα,12m Τύπος με φινίρισμα χαλκού,Πύλη με πτερύγια 4 μέτρων |

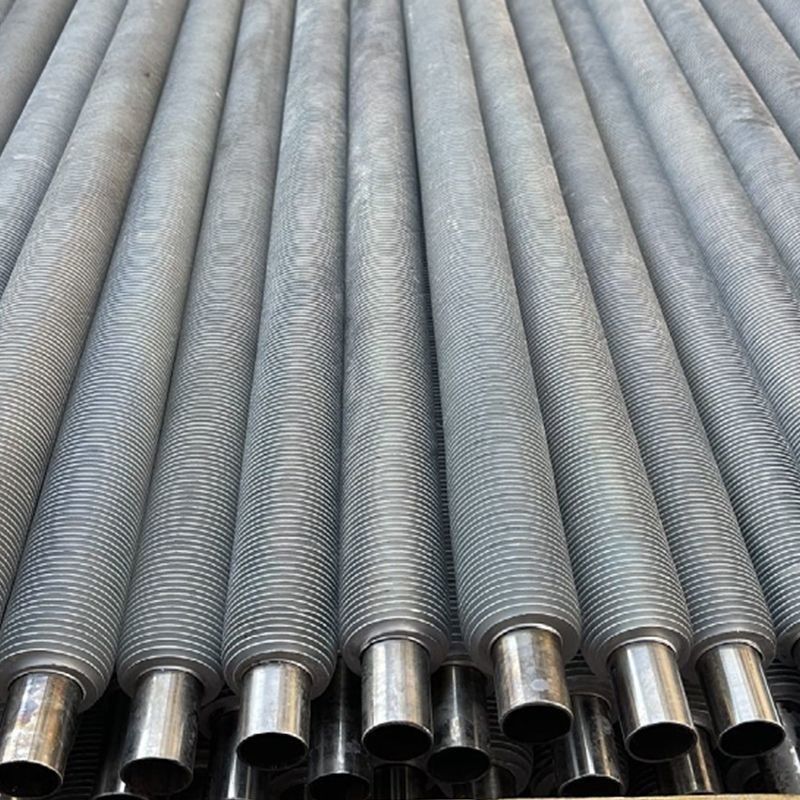

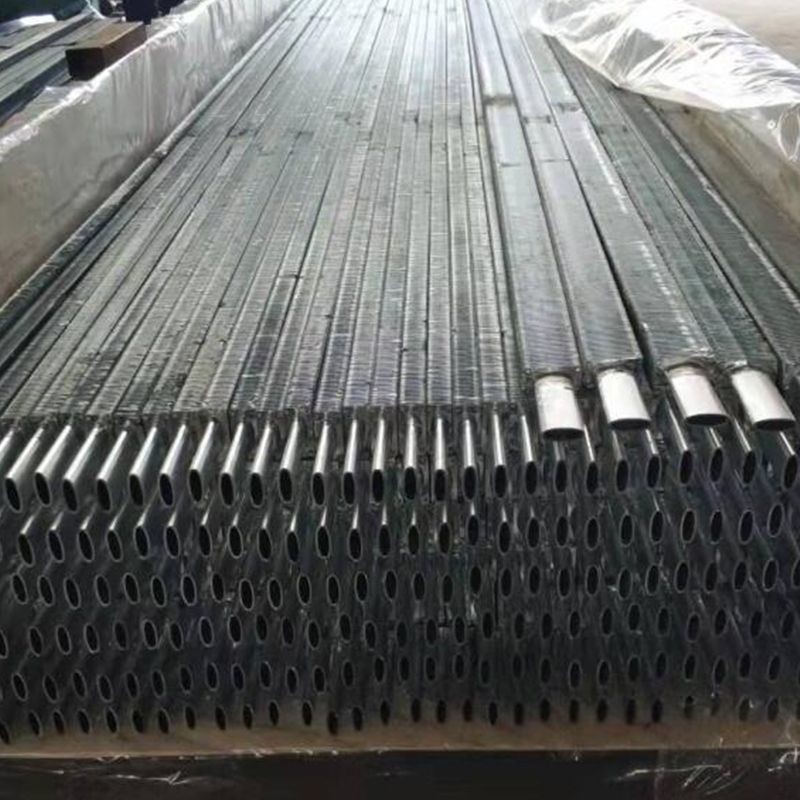

Το ελλειπτικό σωλήνα με πτερύγια Zhengde είναι ένα στοιχείο ανταλλαγής θερμότητας που αποτελείται από ελλειπτικό σωλήνα βάσης σωλήνα και εξωτερικό πτερύγιο.ελλειπτικός κυκλικός σωλήνας με πτερύγιαΤο ελλειπτικό σωλήνα με πτερύγια κερδίζει προσοχή λόγω της ανώτερης απόδοσης του σε σύγκριση με το κυκλικό σωλήνα με πτερύγια.Ο ελλειπτικός σωλήνας με πτερύγια έχει χρησιμοποιηθεί ευρέως σε βιομηχανικούς τομείς όπως το αιθυλένιο και η διύλιση πετρελαίουΟ ελλειπτικός σωλήνας με πτερύγια χρησιμοποιείται σε εξοπλισμό ανταλλαγής θερμότητας ως στοιχείο ανταλλαγής θερμότητας υψηλής απόδοσης.που κάνει τον εξοπλισμό ανταλλαγής θερμότητας συμπαγές, ελαφρύ, αποδοτικό και μικροσκοπικό.
- Όχι, όχι. | Τεχνικές παραμέτρους του σωλήνα φιν | ||||||||||||
Εξωτερική διάμετρος | Διάμετρος ρίζας | η εσωτερική διάμετρος του | Μοντέλο | Υψόμετρος πτέρυγας | Πτερυγία | Σφιχτό πτερύγιο | Σκηνοειδής ρίζα φτερών | Μέσο πάχος πτέρυγας | βάρος | Περιοχή επιφάνειας | Περιοχή επιφάνειας ανά μονάδα βάρους | Αναλογία πτέρυγας | |
DW | D0 | d | δ | h | S | Sd | Sg | Σ' | G | F | Α | β | |
χμ | χμ | χμ | χμ | χμ | χμ | χμ | χμ | χμ | Κίλα/μέτρο | m2/m | m2/kg | / | |
1 | 50 | 32 | 26 | 3.0 | 9 | 6 | 1.5 | 3.3 | 2.4 | 6.48 | 0.4307 | 0.06647 | 4.286425159 |
2 | 25 | 3.5 | 6.78 | 0.06353 | |||||||||
3 | 24 | 4.0 | 7.07 | 0.06092 | |||||||||
4 | 56 | 26 | 3.0 | 12 | 9 | 1.6 | 3.4 | 2.5 | 6.09 | 0.4334 | 0.07117 | 4.313296178 | |
5 | 25 | 3.5 | 6.39 | 0.06782 | |||||||||
6 | 24 | 4.0 | 6.67 | 0.06498 | |||||||||
7 | 62 | 38 | 31 | 3.5 | 12 | 9 | 1.8 | 3.6 | 2.7 | 7.47 | 0.4928 | 0.06597 | 4.130070399 |
8 | 30 | 4.0 | 7.83 | 0.06294 | |||||||||
9 | 29 | 4.5 | 8.19 | 0.06017 | |||||||||
10 | 31 | 3.5 | 12 | 11 | 6.73 | 0.4253 | 0.06319 | 3.564364733 | |||||
11 | 30 | 4.0 | 7.09 | 0.05999 | |||||||||
12 | 29 | 4.5 | 7.44 | 0.05716 | |||||||||
13 | 31 | 3.5 | 12 | 13 | 6.21 | 0.3783 | 0.06092 | 3.170465974 | |||||
14 | 30 | 4.0 | 6.58 | 0.05749 | |||||||||
15 | 29 | 4.5 | 6.93 | 0.05459 | |||||||||
16 | 66 | 42 | 34 | 4.0 | 12 | 9 | 8.96 | 0.5339 | 0.05959 | 4.048377313 | |||
17 | 43 | 4.5 | 9.36 | 0.05704 | |||||||||
18 | 42 | 5.0 | 9.75 | 0.05476 | |||||||||
19 | 34 | 4.0 | 12 | 11 | 8.09 | 0.4612 | 0.05701 | 3.497118593 | |||||
20 | 43 | 4.5 | 8.49 | 0.05432 | |||||||||
21 | 42 | 5.0 | 8.88 | 0.05194 | |||||||||
22 | 34 | 4.0 | 12 | 13 | 7.49 | 0.4110 | 0.05487 | 3.116469518 | |||||
23 | 43 | 4.5 | 7.89 | 0.05209 | |||||||||
24 | 42 | 5.0 | 8.28 | 0.04964 | |||||||||
25 | 79 | 55 | 34 | 4.0 | 12 | 13 | 8.66 | 0.5361 | 0.06191 | 3.104226983 | |||
26 | 43 | 4.5 | 9.22 | 0.05815 | |||||||||
27 | 42 | 5.0 | 9.77 | 0.05487 | |||||||||
Σημείωση: Τα υλικά περιλαμβάνουν 20g, 20G, 12Cr1MoVG, 12CrMo, 15CrMo, 1Cr19Ni9, χάλυβα ND, κλπ. Άλλα υλικά μπορούν να προσαρμοστούν |
